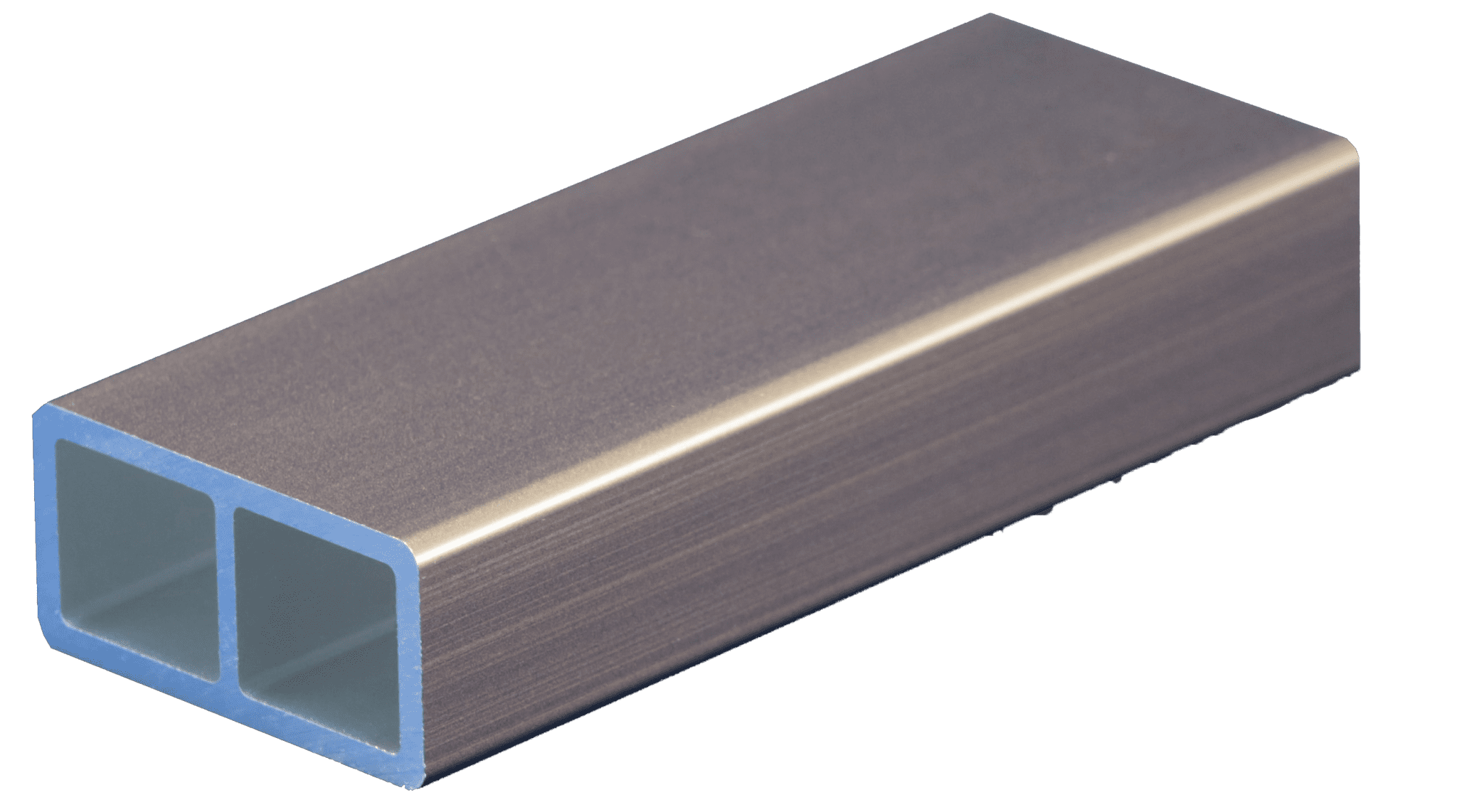

●材質
アルミニウム合金（A6063SS-T5)

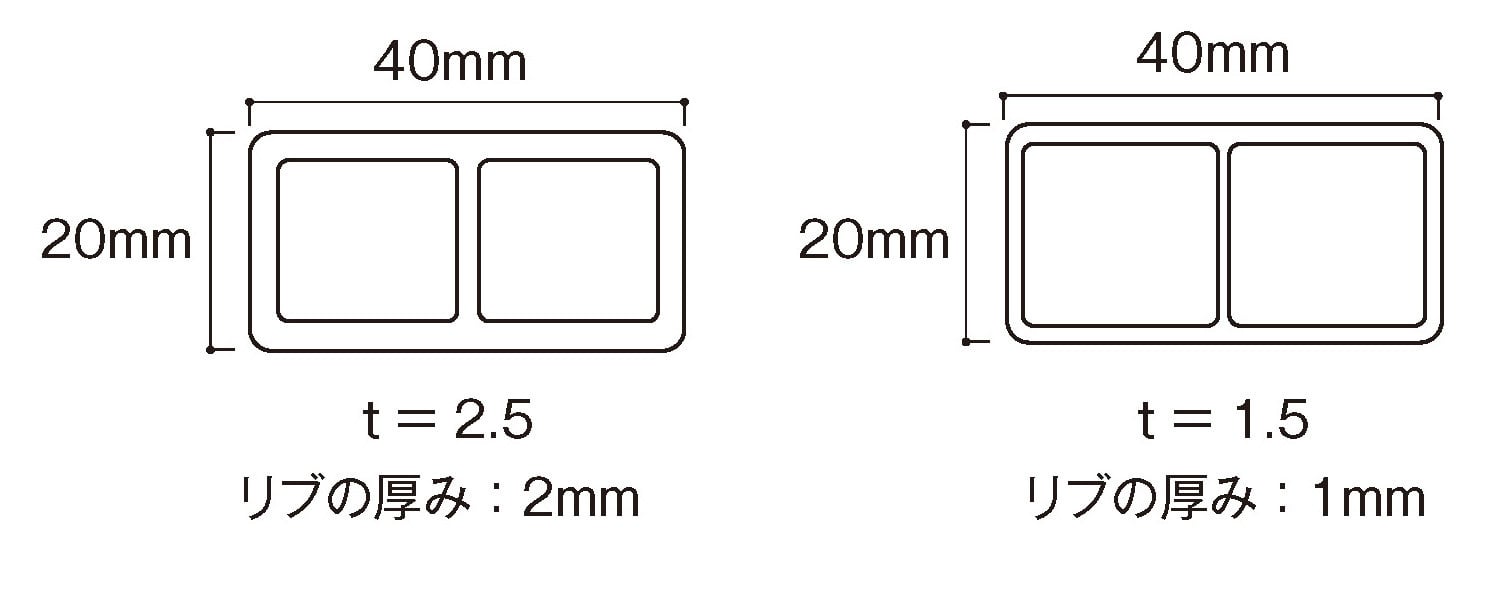

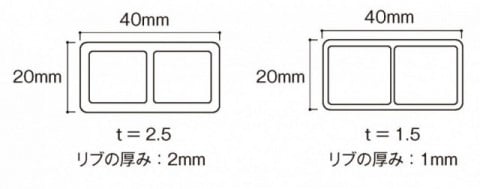

●厚み
1.5mm 2.5mm
※L=1400mm以上の場合は
厚み2.5mmを推奨しております
●カラー
シルバー、ステンカラー、アンバー、ブラック
●仕様
横付タイプ、正面付タイプ、着脱式タイプ
指定寸法(4000mm以内)に加工することが可能です。
※配送をご希望の場合は3000mm以内となります。

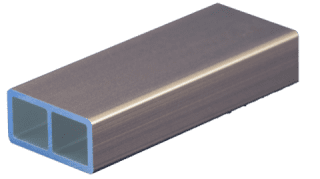

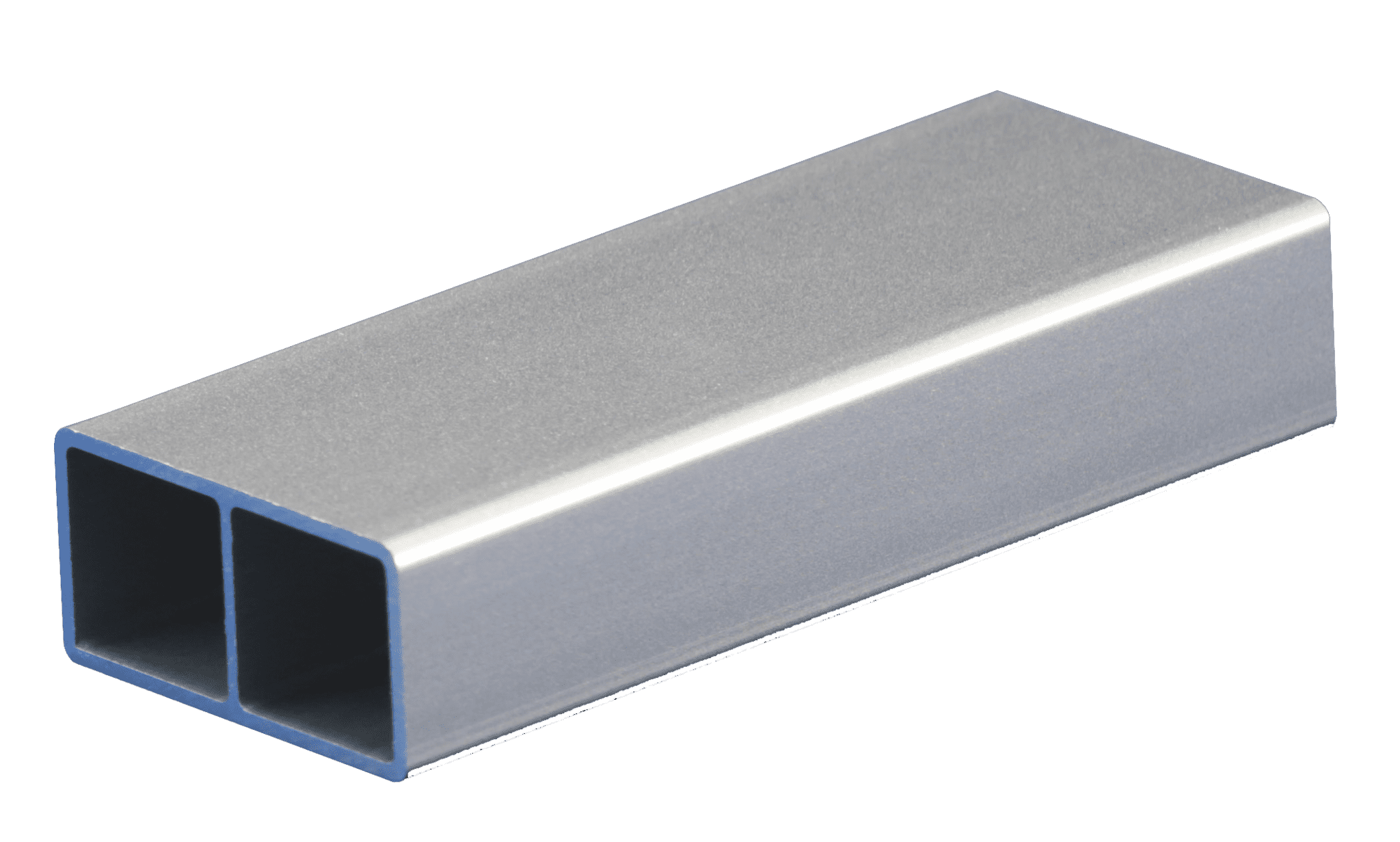

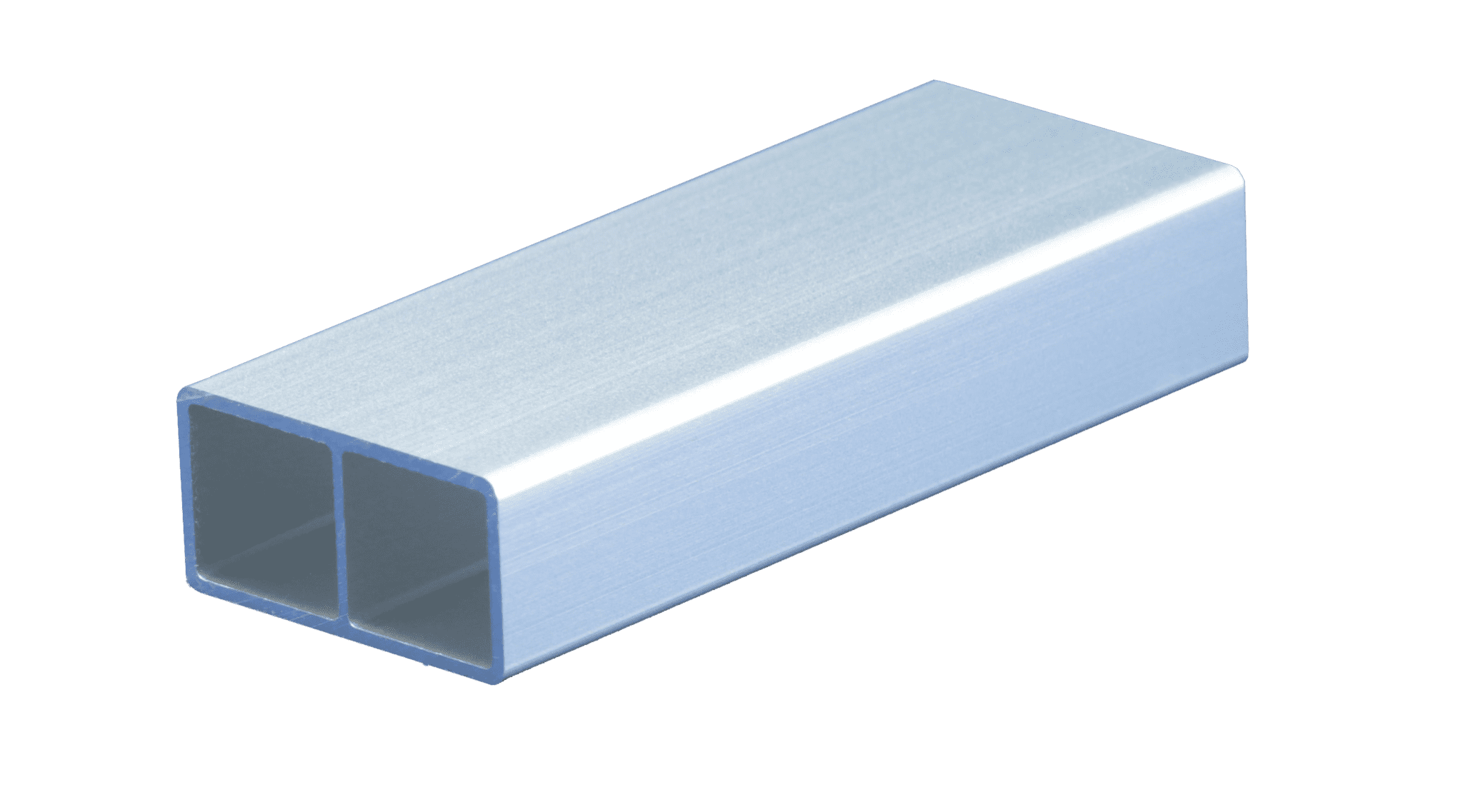

シルバー
ステンカラー
アンバー

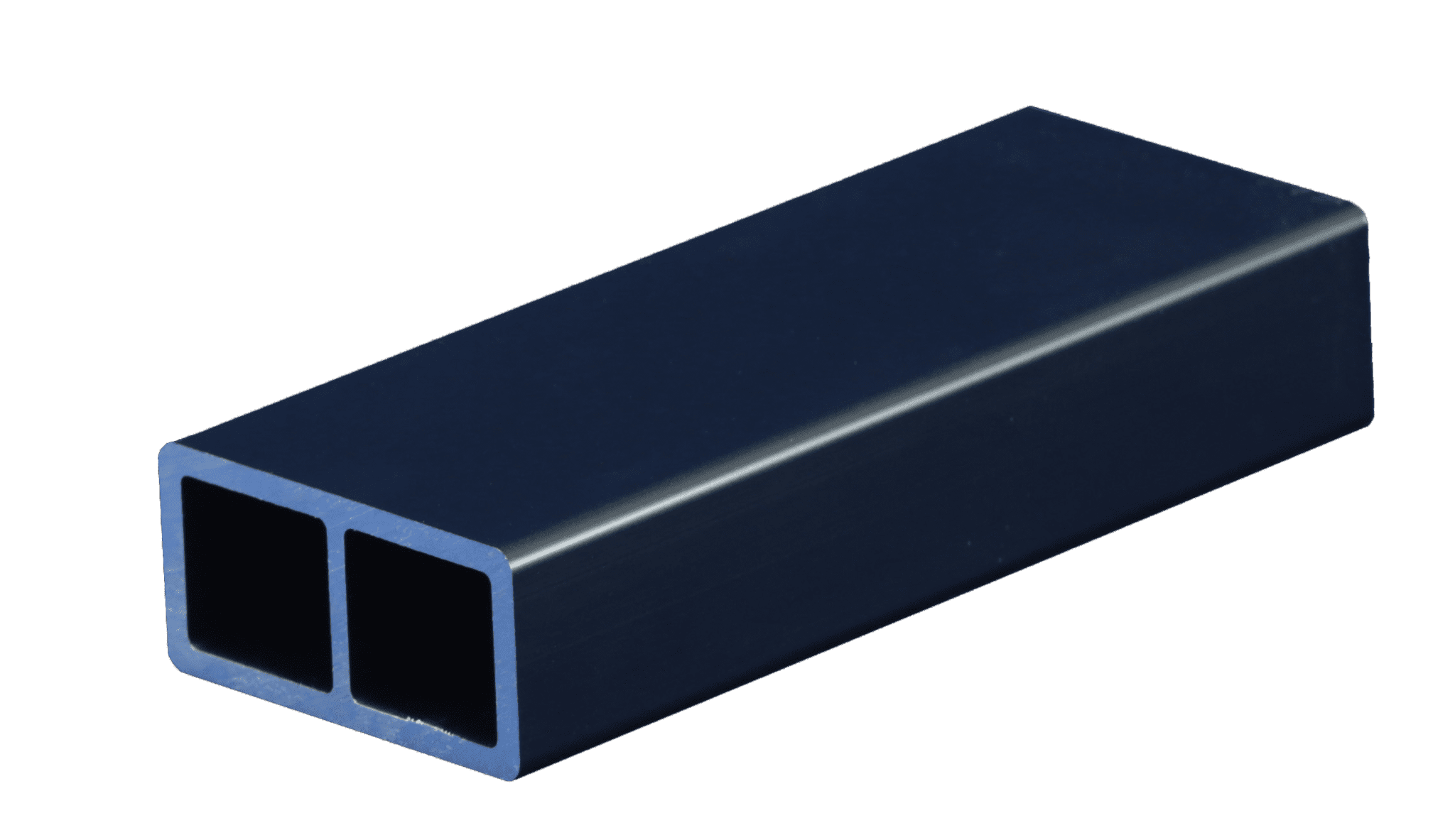

ブラック
部品
ソケット

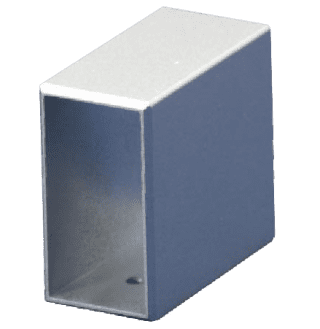

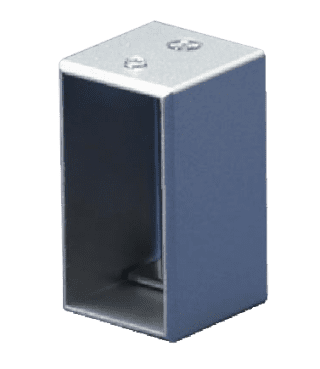

角ソケット
B式角ソケット

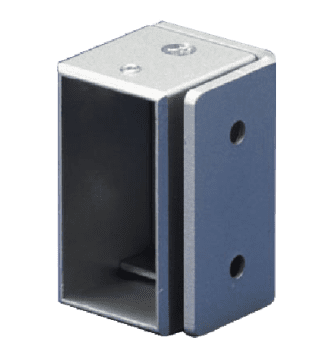

角ソケットジョイント

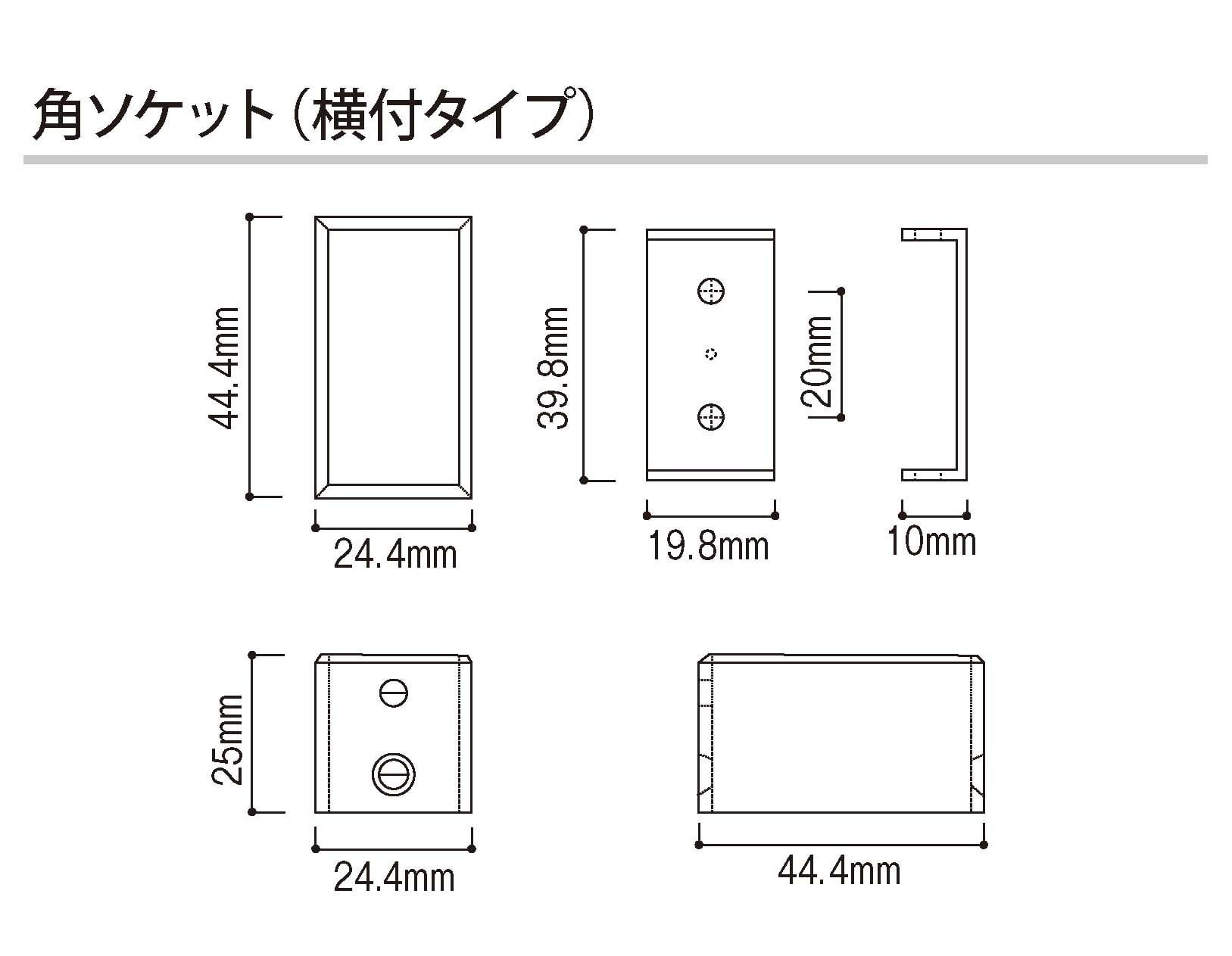

角ソケット寸法図

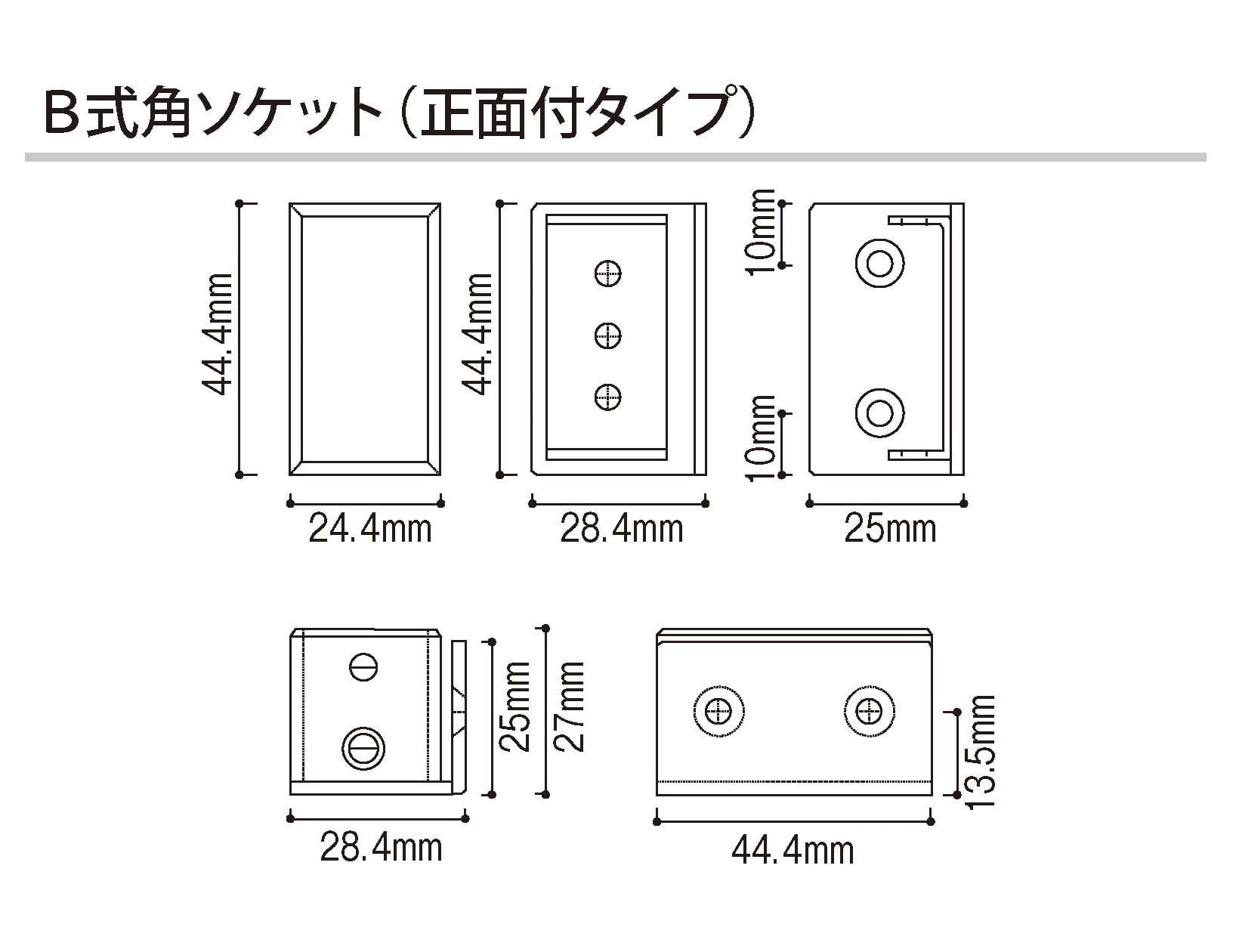

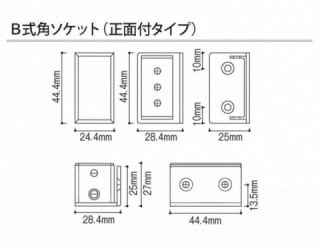

B式角ソケット寸法図

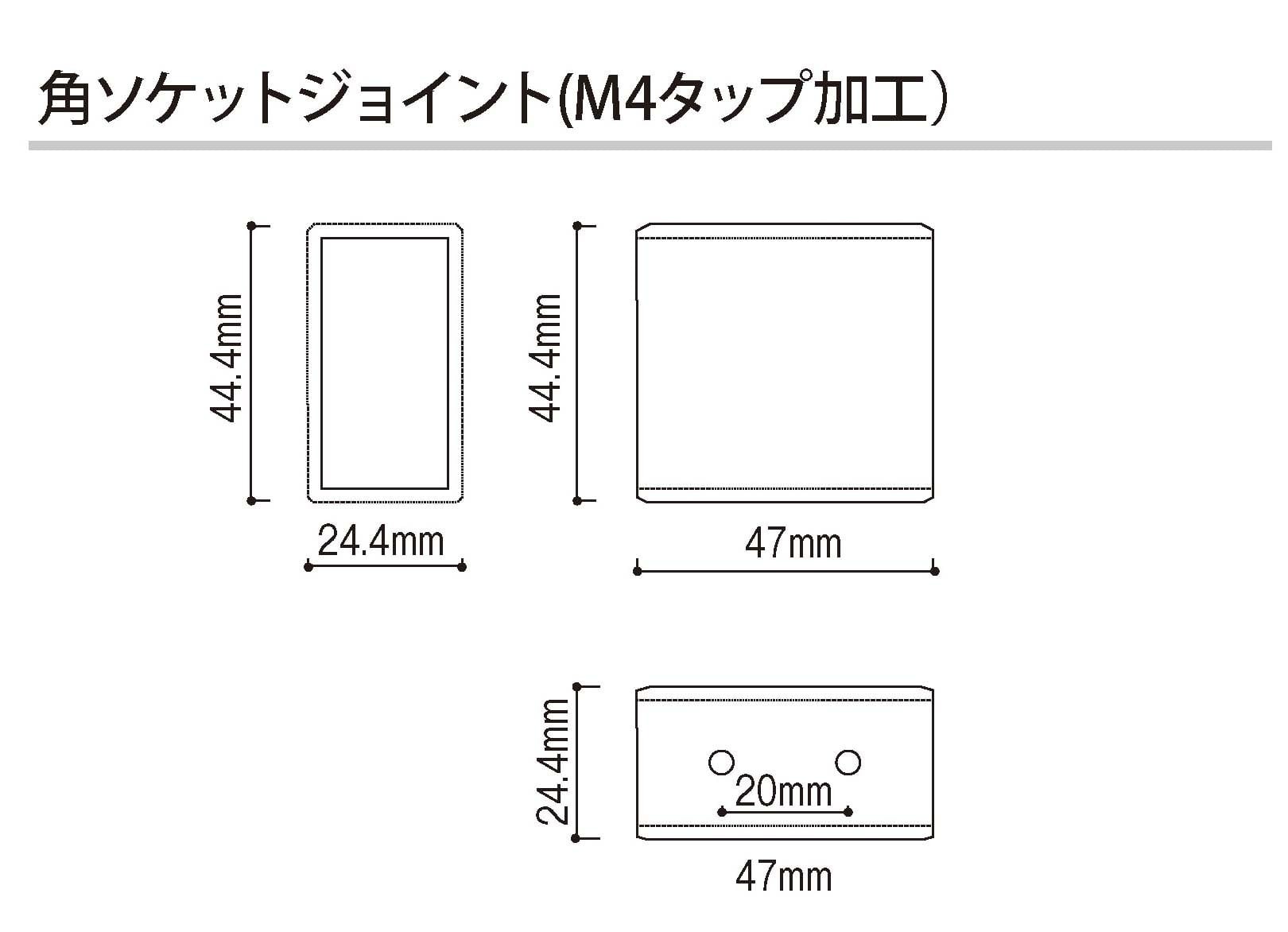

角ソケットジョイント寸法図

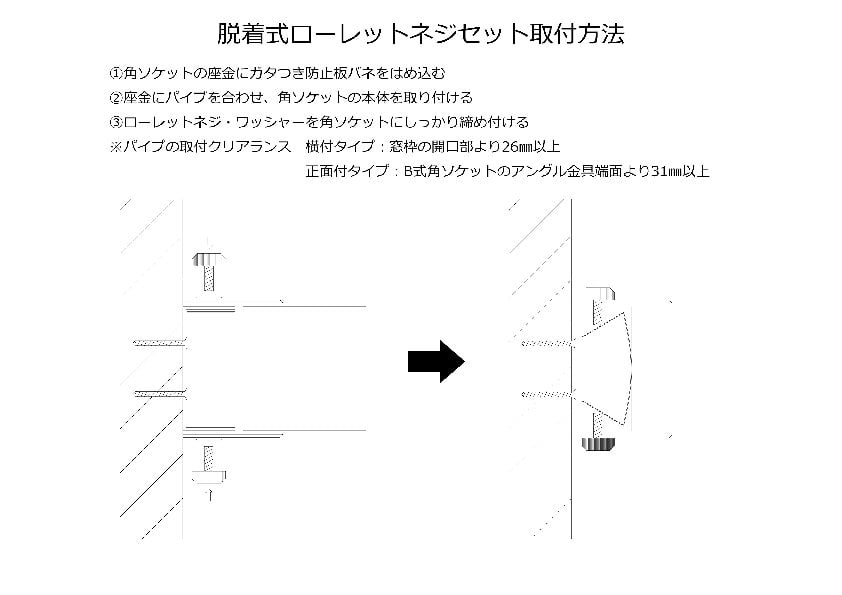

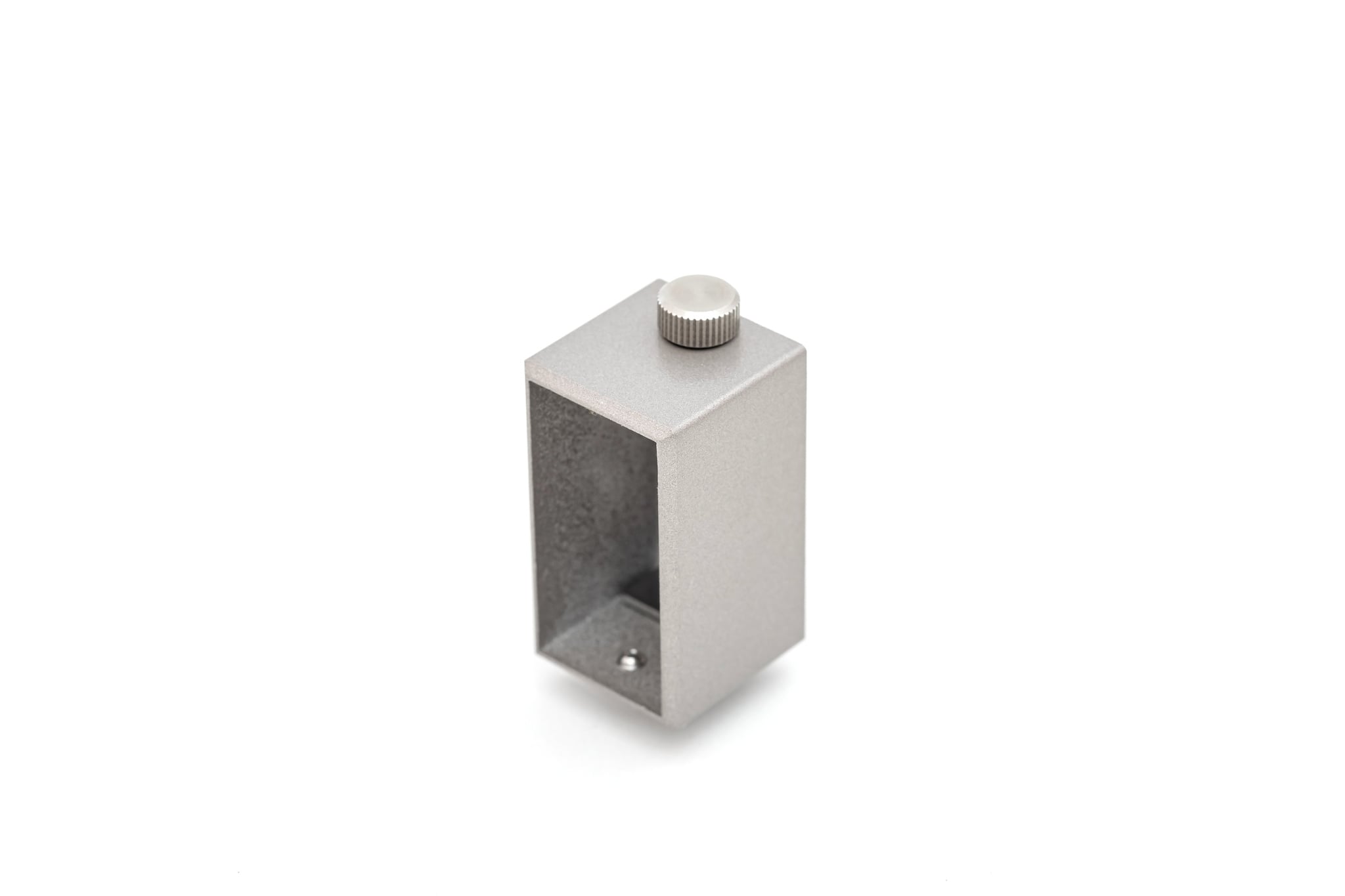

着脱式ローレットネジセット
落下防止用窓手すりに着脱機能を持たせるオプションパーツとなります。
工具不要にて取り外し可能となっております。
※角ソケットは含まれておりません。
・内容品
ローレットネジ２個+ワッシャー2個+ガタつき防止板バネ1個

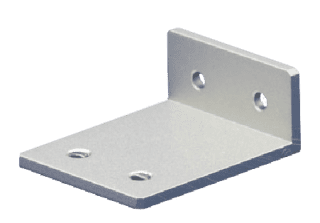

アルミアングル
持出し長=40
持出し長=50
中間支持を取り付ける場合はアルミアングルと角ソケットジョイントを組み合わせての施工となります。
※アルミアングルとB式角ソケットを組み合わせることはできません。

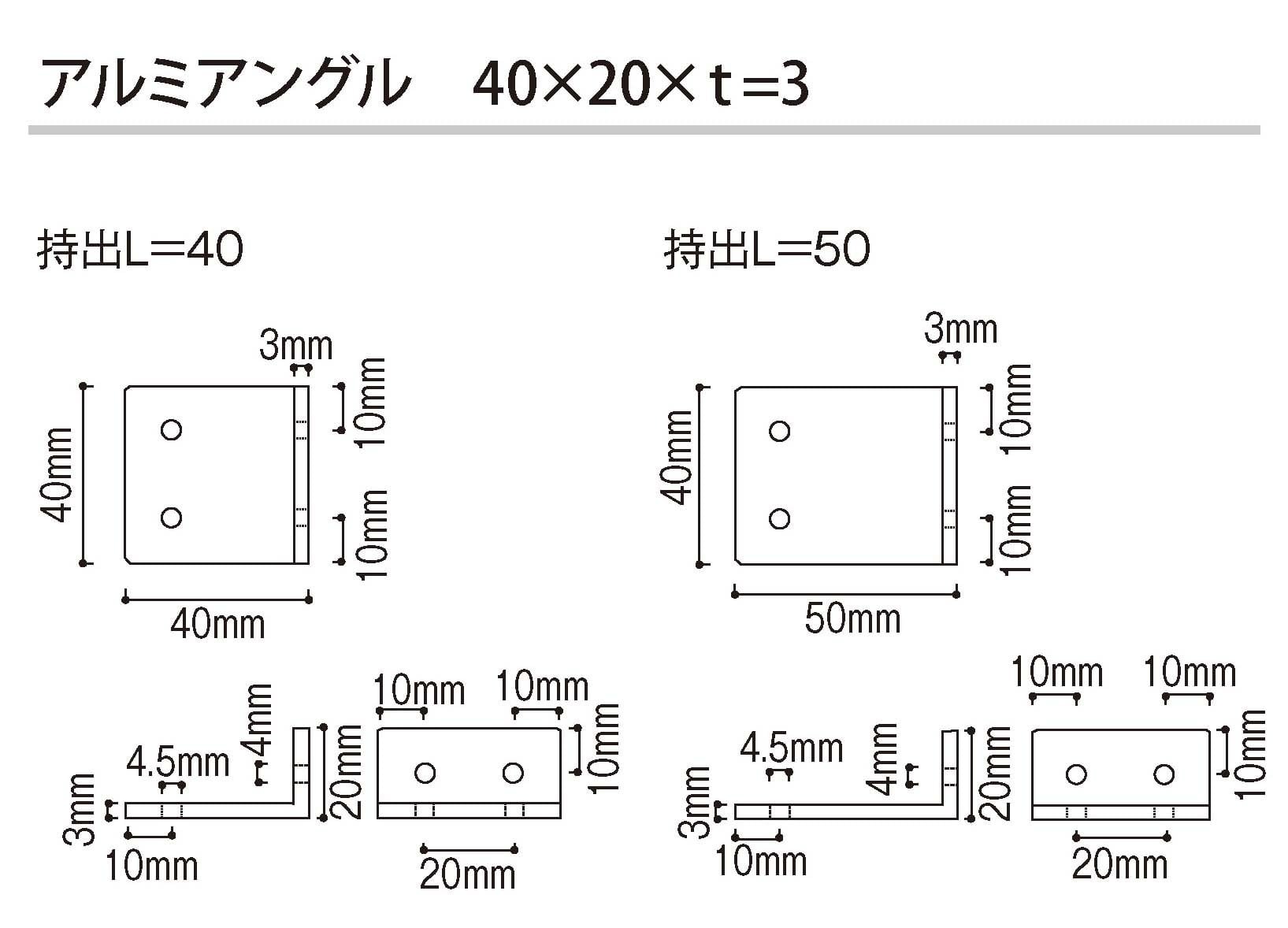

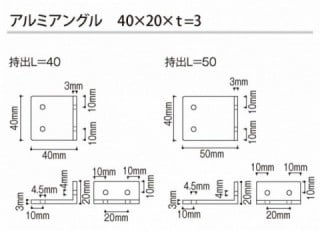

アルミアングル寸法図

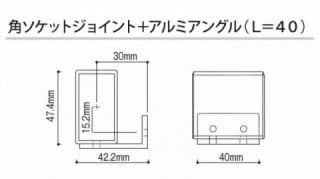

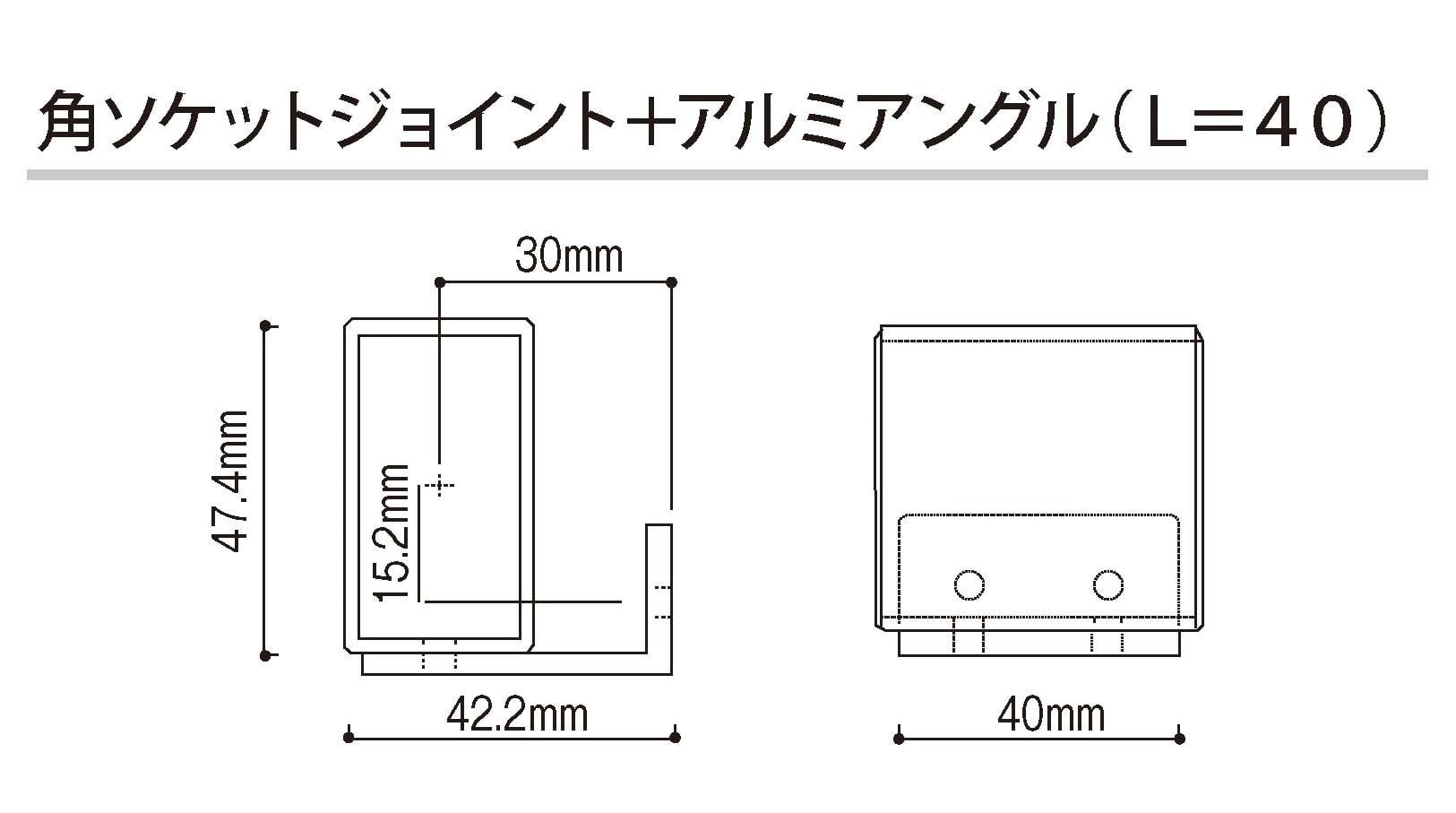

アルミアングル取り付け寸法（L=40）

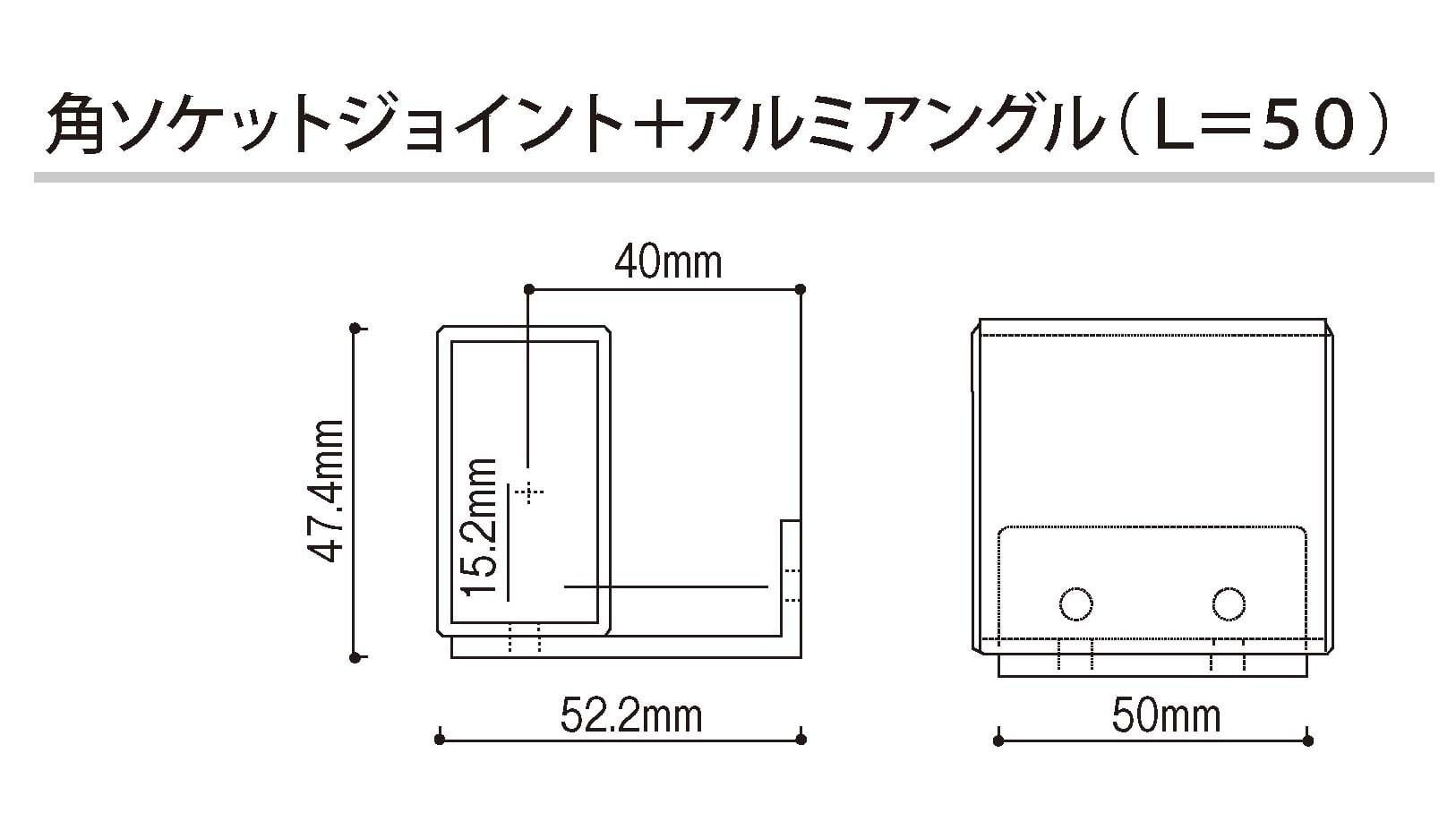

アルミアングル取り付け寸法（L=50）

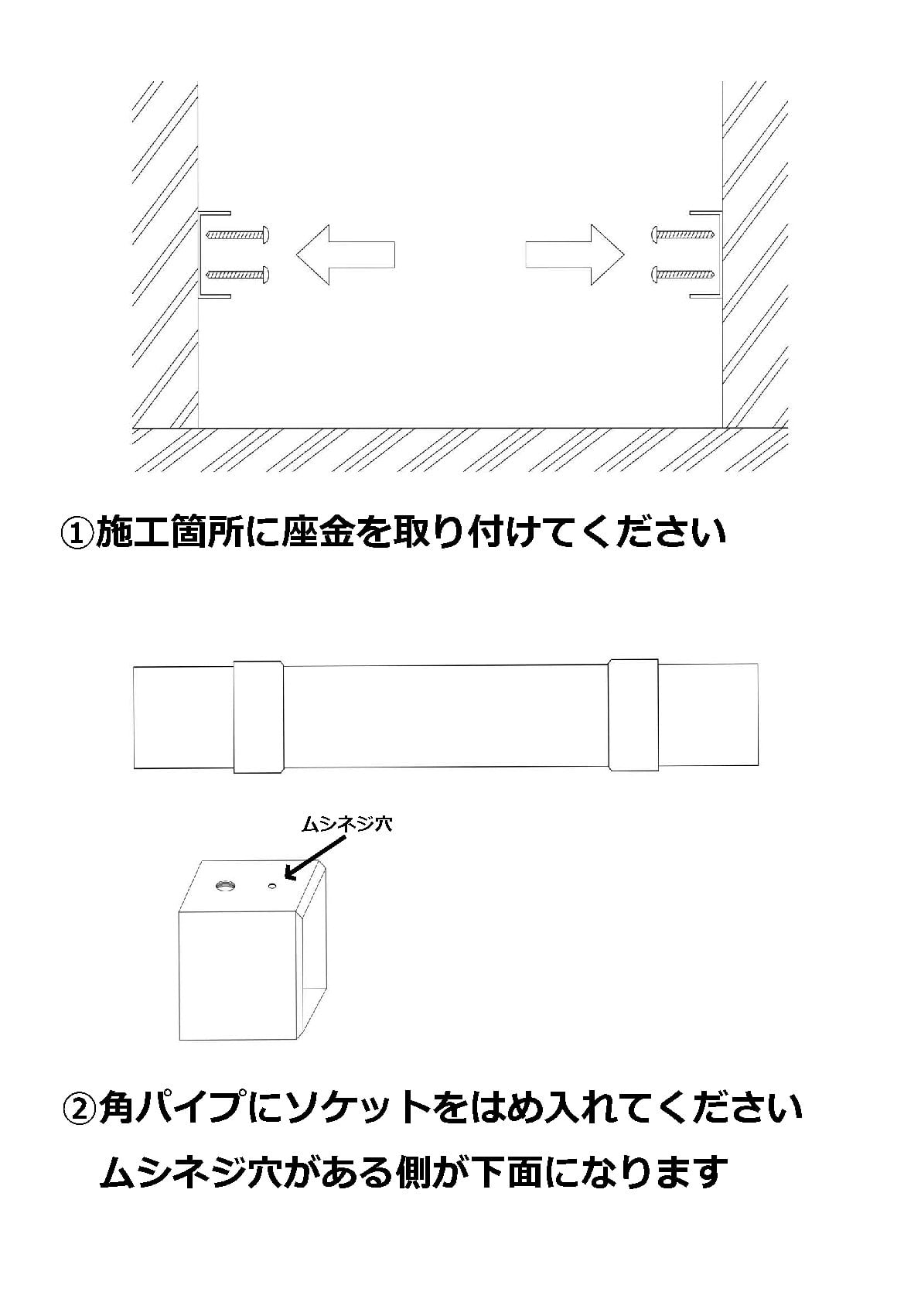

取付方法

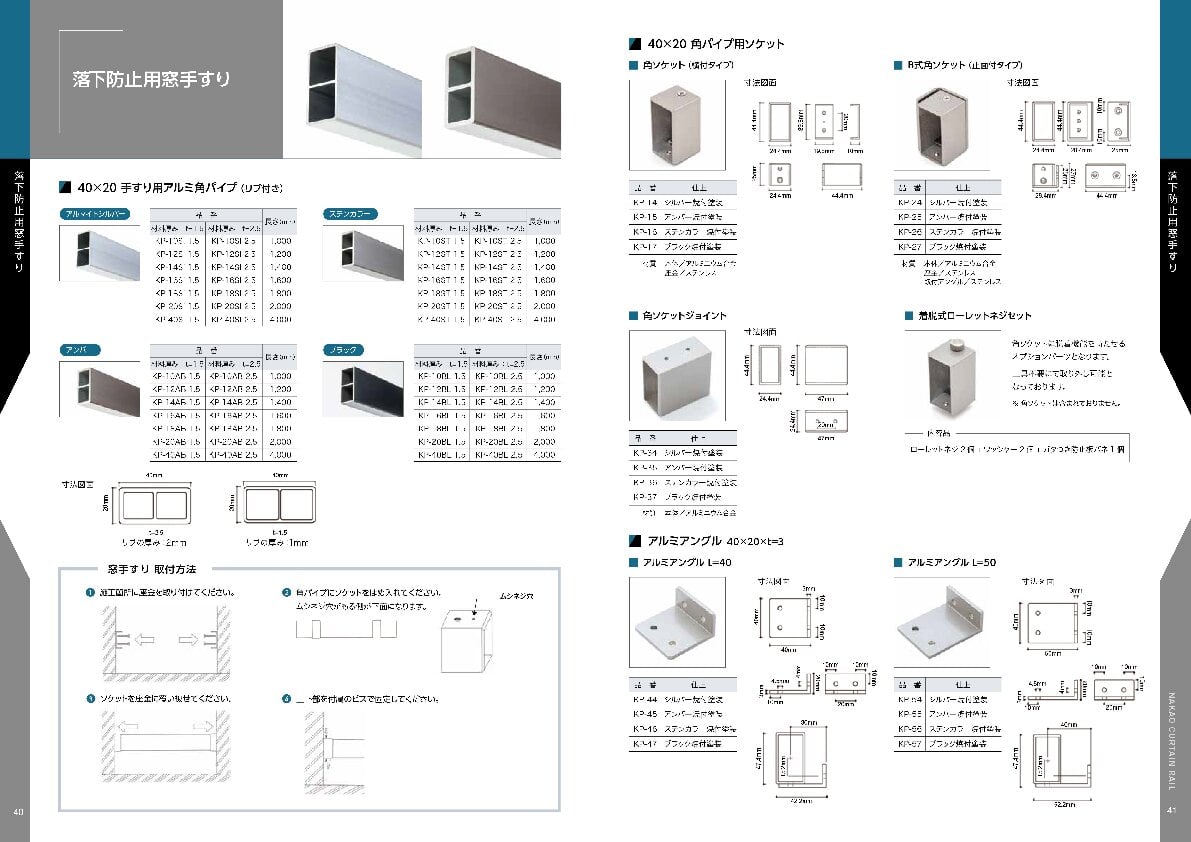

カタログダウンロード
 |
( 2018-02-03・ 4120KB) |
