寸法

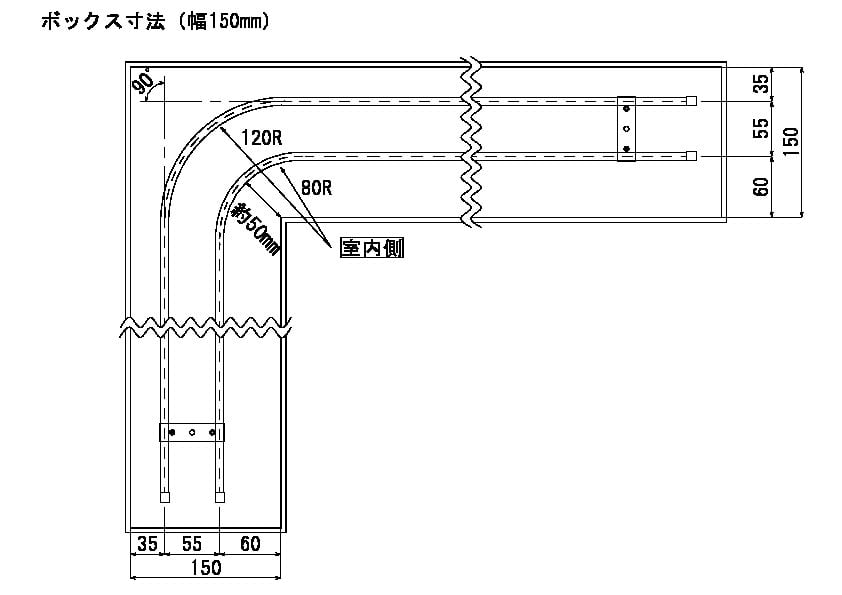

直線割り付け（ボックス幅150mm）
中尾製作所では左記の寸法を基準にカーテンレールの取り付けを行っております。
コーナー寸法

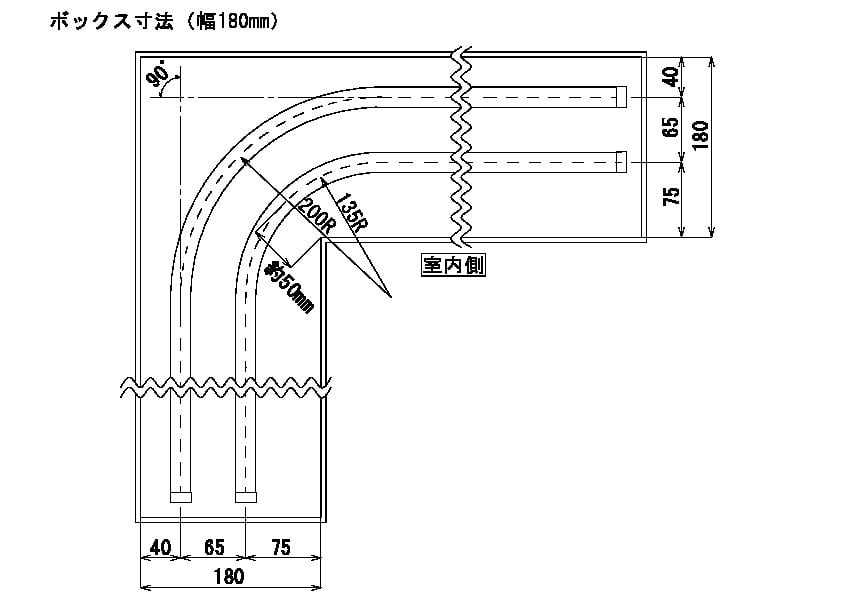

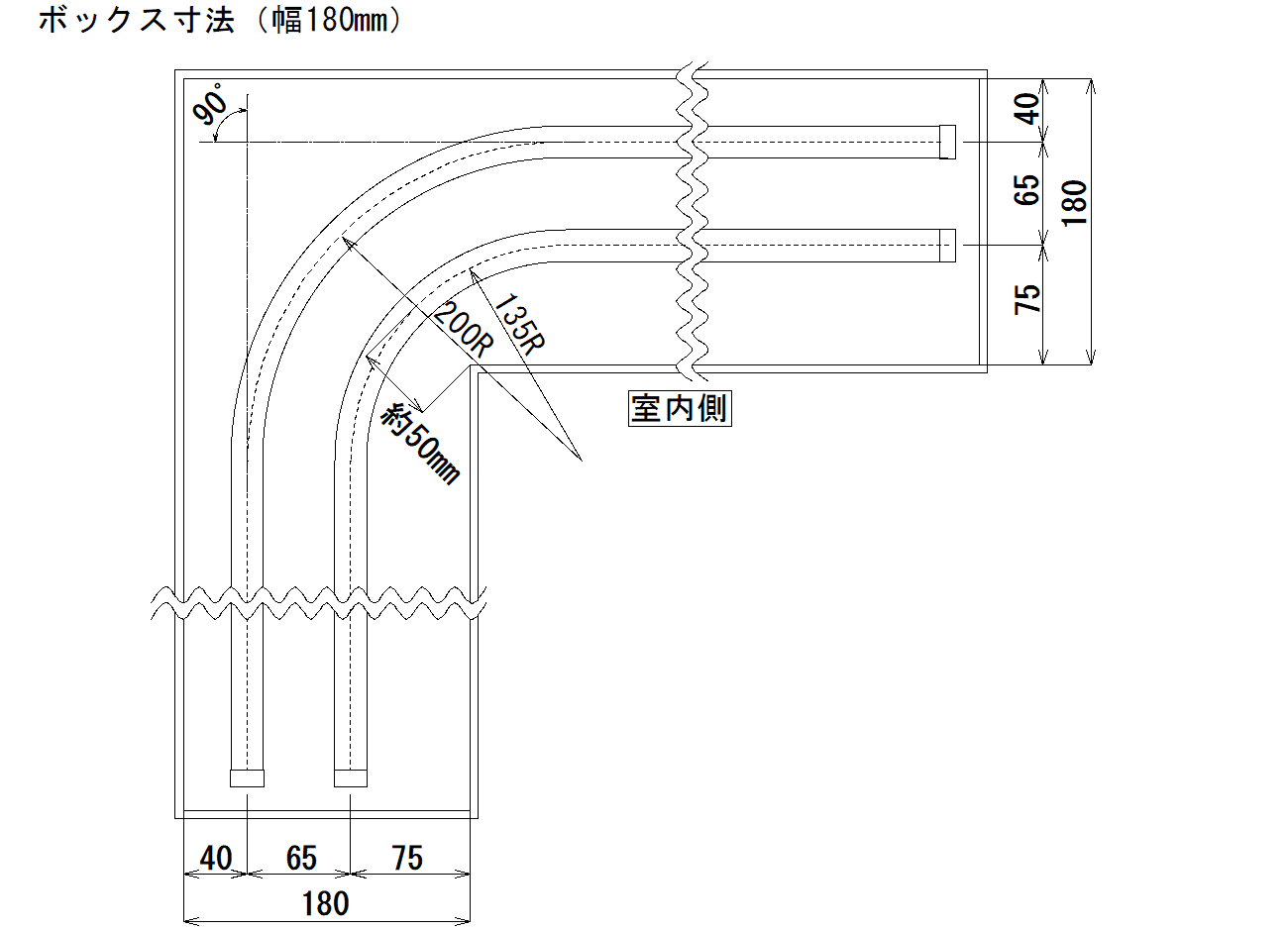

ボックス幅180mm
曲げ加工レールの基準寸法図面です。
お客様のお求め通りの曲げ幅・取り付け寸法で施工いたしますので、ご要望がございましたら遠慮なくお申し付けください。

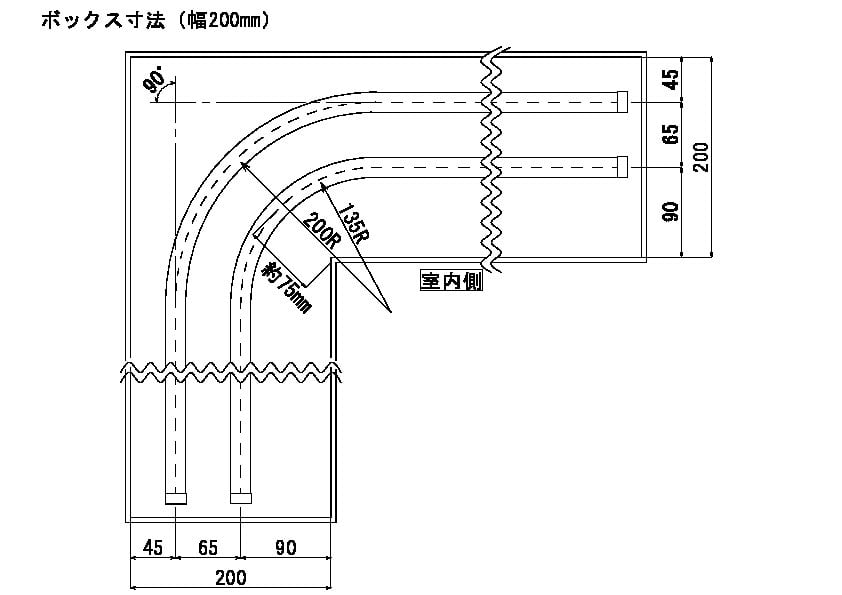

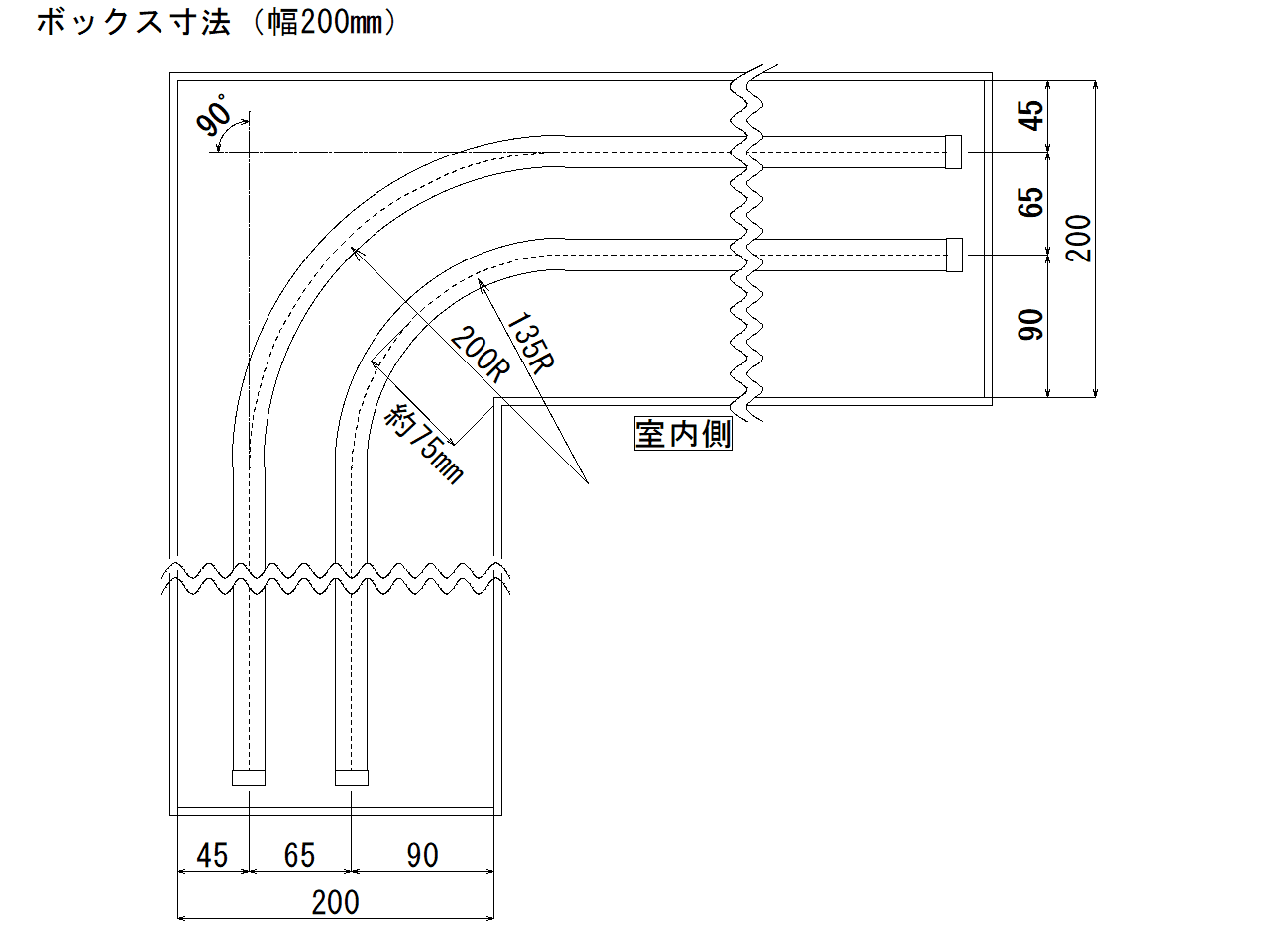

ボックス幅200mm

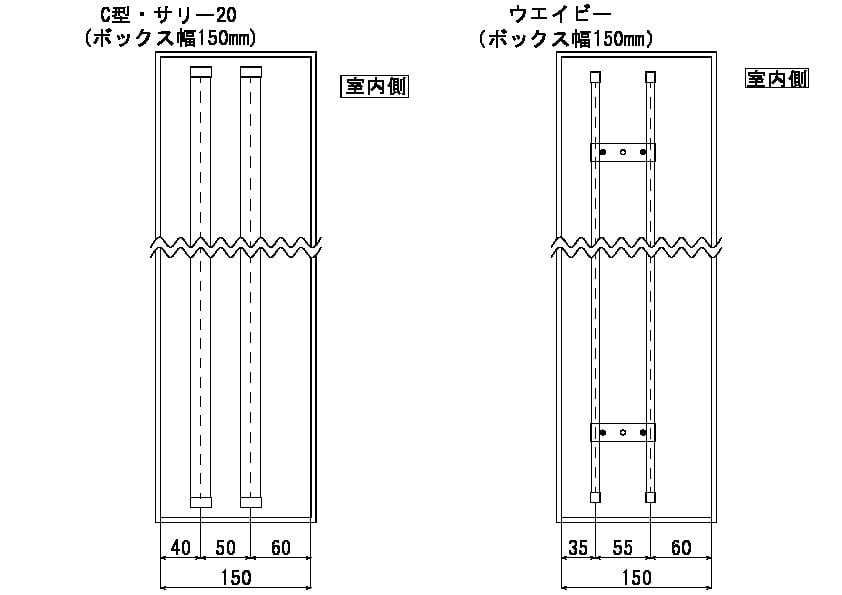

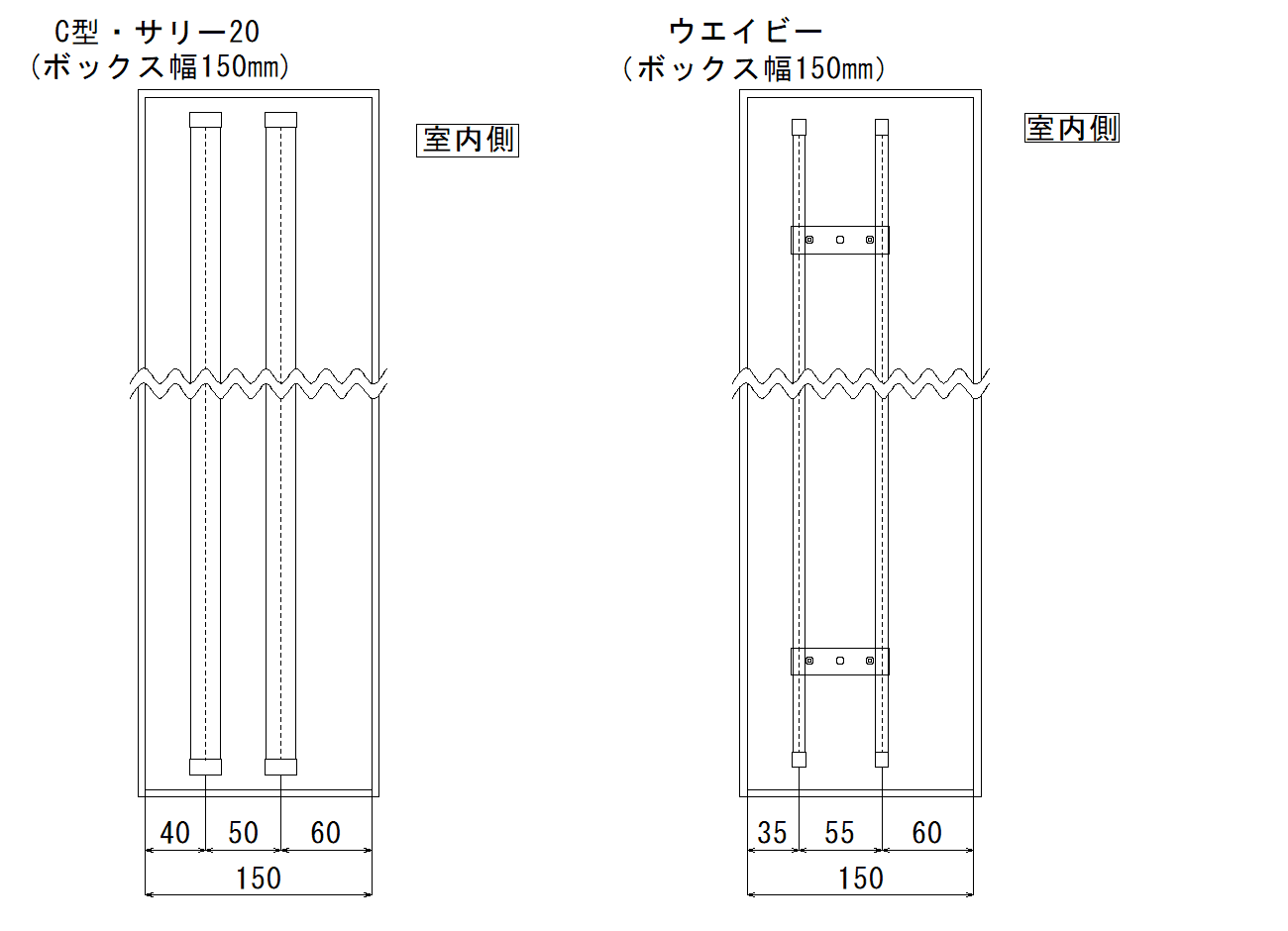

I型カーテンレール（ボックス幅150mm）

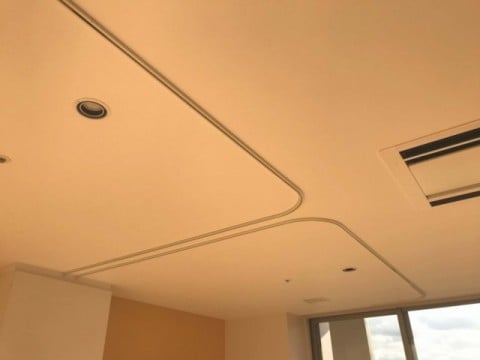

施工例
■寸法図ダウンロード■
 |
( 12KB) |
 |
( 22KB) |
 |
( 2017-09-25・ 12KB) |
 |
( 2017-09-25・ 11KB) |
